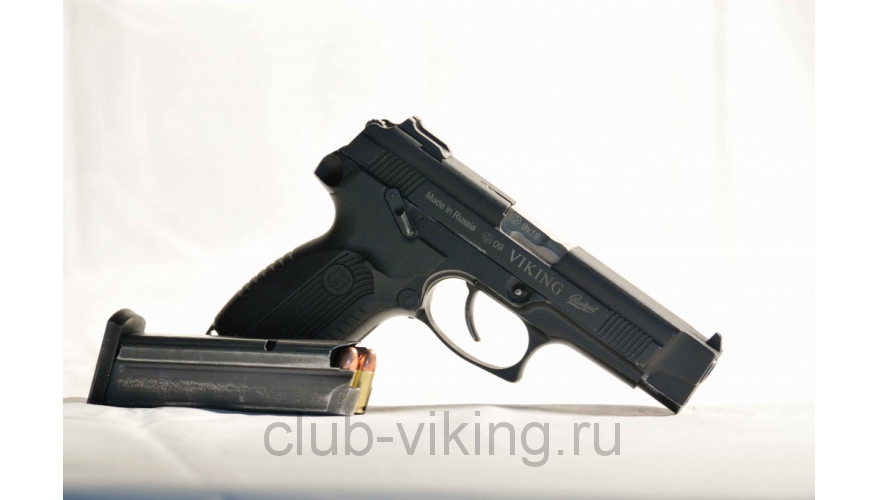

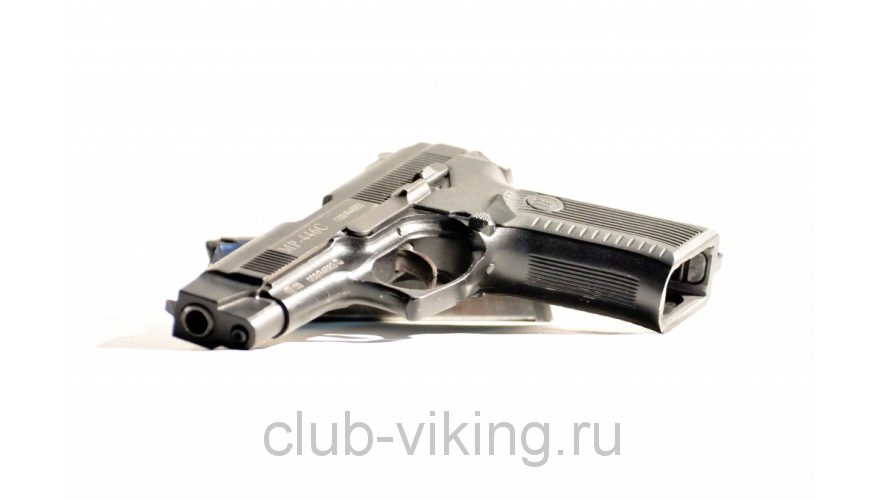

Основным оружием, которое мы используем в нашем клубе является пистолет Ярыгина в его спортивной модификации МР 446 С.
Ниже мы расскажем о истории его создания и приведём основные характеристики.

История создания Вскоре после Великой Отечественной войны в советских Вооруженных Силах и милиции в качестве служебного оружия был принят 9-зарядный (8+1) пистолет со спусковым механизмом с самовзводом конструкции Николая Макарова под 9-мм патрон конструкции Николая Елизарова. На протяжении четырех десятилетий этот образец, доведенный специалистами Ижевского механического завода до высочайшего уровня надежности, вполне удовлетворял наши силовые ведомства, тем более что в армии к пистолету традиционно относились как к статусному оружию, не играющему существенной роли в системе стрелкового вооружения. В начале 80-х годов выявилась потребность в техническом переоснащении пистолетного производства завода: значительная часть оборудования относилась еще к военным и первым послевоенным годам. Специалисты понимали, что целесообразно совместить техническое переоснащение производства с заменой основной модели. И осознание этого практически совпало по времени с осознанием армией потребности в обновлении комплекса пистолетного вооружения. В конце 80-х годов армия начала выдвигать более высокие требования к армейскому пистолету. Потребовалось оружие с повышенной эффективностью (под более мощный патрон) и увеличенной вместимостью магазина. Повышение эффективности стало необходимым потому, что средства индивидуальной бронезащиты (бронежилеты) вошли в оснащение каждого пехотинца. Кроме того, к этому времени на вооружении большинства армий мира появились так называемые «Wondernines» (чудо-девятки) - пистолеты под 9-мм патрон Люгера с увеличенной вместимостью магазина: 15 и более патронов. 9-зарядный пистолет под 9-мм патрон с отнюдь не высокой дульной энергией (лишь 300 джоулей) и удельной энергией (показатель пробивного действия) - около 4,5 Дж. на кв. мм, оказался устаревшим. Был объявлен конкурс на создание нового армейского пистолета под шифром «Грач». Первоначально рассматривалась идея модульного пистолета. Поскольку в армии были большие запасы 7,62-мм пистолетных патронов, то появилась идея за счет сменного комплекта ствола и магазина обеспечить возможность использования в перспективном пистолете гаммы патронов - 9-мм патрона к пистолету Макарова, модернизированного 9-мм патрона, 9-мм патрона «Люгер» и 7,62-мм пистолетного патрона. На Ижевском механическом заводе на начальных этапах прорабатывались три варианта конструкции: 1. по схеме со свободным затвором и газовым торможением отката (по принципу пистолета Heckler & Koch M7) - «Грач-1» (конструктор Алексей Зарочинцев); 2. по схеме с коротким ходом ствола и запиранием перекосом ствола - «Грач-2» (конструктор Владимир Ярыгин); 3. вариант модернизации пистолета Макарова под 9-мм патрон с повышенным импульсом - «Грач-3» (конструкторы Борис Плецкий и Рашид Шигапов). Разработка схемы «Грача-1» была прекращена на этапе оценки техпроекта: при испытаниях на научно-исследовательском полигоне Минобороны была выявлена чувствительность схемы с газовым торможением к загрязнению пороховым нагаром. Примерно после 60 выстрелов газовый тормоз переставал работать и резко возрастали скорости отката затвора. В результате увеличивалась нагрузка на кисть руки, а живучесть пистолета была невысокой. Работа по «Грачу-3» завершилась принятием модернизированного варианта пистолета Макарова - ПММ. Но модернизация пистолета Макарова была, разумеется, всего лишь временной мерой. Не сразу сложилось и однозначное представление о том, под какой же патрон надо отрабатывать пистолет. Рассматривался вариант возврата к 7,62-мм патрону образца 1930 года, была мысль принять патрон 9х21 мм РГ-052. В конечном счете было решено вести отработку пистолета под новый патрон 7Н21 9х19 мм с улучшенными характеристиками бронепробиваемости. Разработчик патрона - ЦНИИ точного машиностроения (конструктор патрона - Иван Касьянов) обеспечил повышенное, по сравнению с его аналогом - патроном 9-мм «Люгер», пробивное действие за счет конструкции пули, аналогичной патрону РГ-052 к пистолету «Гюрза». В то же время, основные размеры патрона 7Н21 и патронника пистолета соответствуют размерам патрона 9-мм «Люгер», что, безусловно, повышает шансы российских пистолетов на мировом рынке. До заключительного, третьего этапа испытаний дошли два образца: «Грач-2» Ярыгина и пистолет, разработанный в ЦНИИ точного машиностроения (конструктор - Петр Сердюков). В ходе сравнительных испытаний на научно-исследовательском полигоне Министерства обороны России образцы подвергались испытаниям на ресурс, безотказность функционирования в нормальных и в затрудненных условиях, на кучность и эффективность стрельбы. При выполнении бойцами ФСБ упражнений курса стрельб из пистолета конструкции Ярыгина, 65 процентов участвовавших выполнили упражнения на «отлично» и «хорошо». В конечном итоге ижевский образец удовлетворил большую часть жестких требований армии и по результатам испытаний был рекомендован к принятию на вооружение. На вооружение он был принят под наименованием «9-мм пистолет Ярыгина (ПЯ)».

НАЗНАЧЕНИЕ И ТТХ

1. Назначение
9-мм пистолет Ярыгина является личным оружием нападения и защиты, предназначенным для поражения целей, с использованием 9-мм пистолетных патронов как 9Х19 «Люгер» так и с пулей повышенной пробиваемости (индекс 7Н21) на дистанции до 50 м, при температуре окружающей среды от - 50 0С до +50 0С, при этом на дистанции до 25 м обеспечивается поражение целей, защищенных бронежилетами.

2. Тактико-технические характеристики

Наименование параметра	Значение параметра
Калибр, мм	9
Габаритные размеры, мм
Длина	210
Ширина	38
Высота	145
Емкость магазина, шт. патронов	18
Масса пистолета с магазином без патронов, кг, не более	1,0
Габарит рассеивания 4 пробоин при стрельбе на дальность 25 м, не более, мм	150
Отклонение средней точки попадания (СТП) 4 пробоин от контрольной точки (КТ) при стрельбе на дальность 25 м, не более, мм	75
Длина ствола, мм	112,5
Число нарезов в канале ствола	6
Боевая скорострельность, выстрелов в минуту	35
Начальная скорость полета пули, м/с
Патрон 9Х19 "Люгер"	346...352

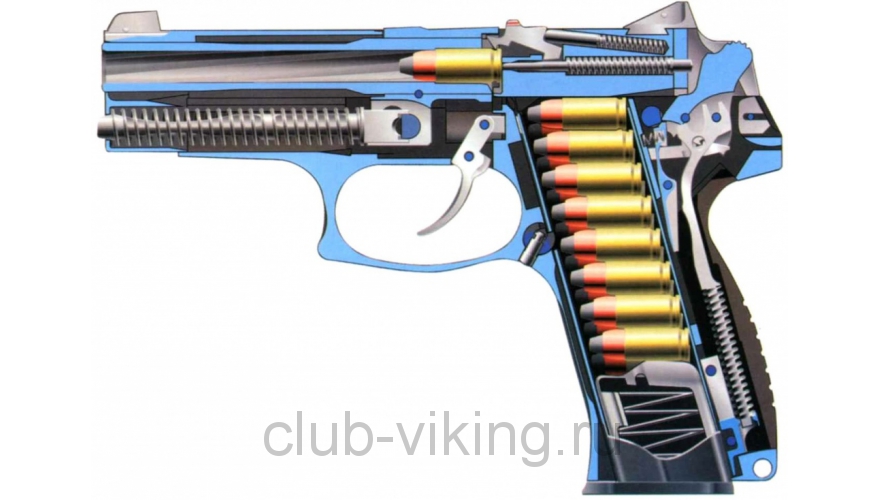

3. Устройство и принцип работы

Пистолет Ярыгина по принципу работы автоматики относится к системам с использованием энергии отдачи затвора при коротком ходе ствола. При работе пистолета сцепление затвора со стволом осуществляется посредством муфты передней поверхностью окна для отражения гильзы, расцепление - за счет кулачкового паза на муфте. Сущность работы пистолета при стрельбе заключается в следующем: при нажатии пальцем на спусковой крючок курок освобождается от шептала, наносит удар по ударнику, который бойком разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор вместе со скрепленным с ним стволом под действием давления пороховых газов, передающегося через дно гильзы, отходят назад. Пройдя короткий ход, ствол расцепляется с затвором и дальнейшее движение назад затвор осуществляет без ствола, удерживая выбрасывателем гильзу патрона и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора. Затвор при откате в крайнее заднее положение поворачивает курок назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем захватывает из магазина очередной патрон и досылает его в патронник. При накате затвор венчиком захватывает ствол, и дальнейший накат в крайнее переднее положение затвор осуществляет совместно со стволом. В крайнем переднем положении происходит сцепление ствола с затвором. Канал ствола заперт массой затвора. Пистолет снова готов к выстрелу. Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба может производиться до полного израсходования патронов в магазине. По израсходовании всех патронов из магазина затвор становится на замыкатель и остается в заднем положении. Ударно-спусковой механизм пистолета куркового типа с открытым курком и возможностью самовзвода. Емкость магазина пистолета 18 патронов, обеспечивается за счет двухрядного коробчатого магазина. Через отверстия в корпусе имеется возможность визуального определения количества патронов в магазине. Предохранитель двустороннего действия, защелка магазина с возможностью установки и воздействия как с левой, так и с правой стороны. Это дает возможность приведения пистолета в боевое состояние и стрельбы и правой и левой рукой. Конструкция защелки магазина позволяет быстро извлечь магазин из рукоятки пистолета. Безопасность пистолета обеспечивается за счет флажкового предохранителя, блокирующего затвор и ударно-спусковой механизм как в спущенном, так и во взведенном положениях, а также за счет предохранительного взвода курка, предохраняющего от удара по ударнику при падениях пистолета и при срыве курка при его взведении. Кроме того, пистолет имеет указатель наличия патронов в патроннике, который позволяет производить контроль как визуально, так и на ощупь. Форма рукоятки и предохранительной скобы позволяет вести стрельбу с одной или двух рук, в том числе в двухслойных перчатках. Прицельное приспособление обеспечивает стрельбу на дальность до 50 метров с возможностью установки светящихся элементов для стрельбы в условиях ограниченной видимости. Форма предохранительной скобы и передней части рамки позволяет установить кронштейн для простейших оптических прицелов. Наружная поверхность пистолета имеет защитное антикоррозионное, стойкое к стиранию покрытие - химическое оксидирование. Рабочие поверхности пистолета (затвор, защелка магазина, курок, замыкатель, предохранитель, рукоятка) имеют рифления. Применяемые материалы обеспечивают эксплуатацию пистолета в условиях тропического климата.
